名稱:

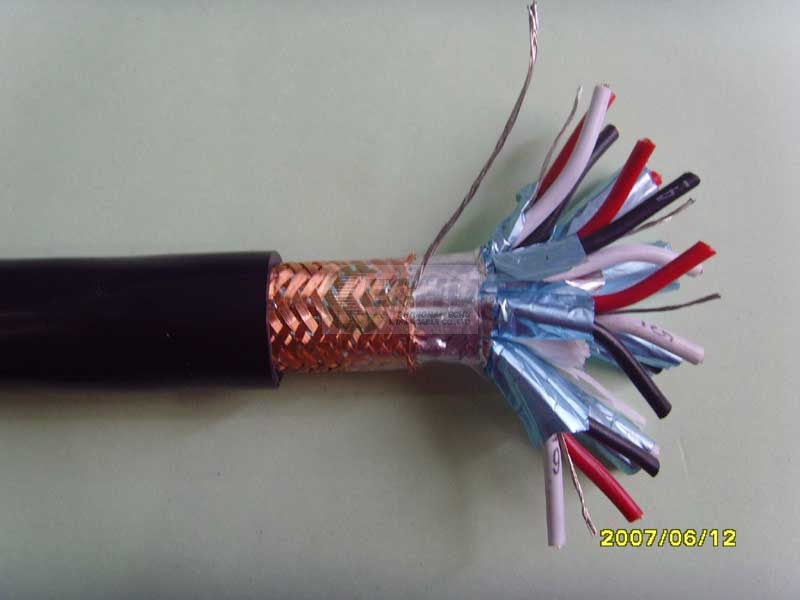

計算機控制電纜
說明:
一、使用特性
1、額定電壓450/750V。
2、電纜導體的長期允許工作溫度為70℃。
3、電纜的敷設溫度應不低于0℃，推薦的彎曲半徑：無鎧裝的電纜，應不小于電纜外徑的6倍。有鎧裝的或銅帶屏蔽結構的電纜，應不小于電纜外徑的12倍；有屏蔽結構的軟電纜，應不小于電纜外徑的6倍。
二、型號
計算機控制電纜型號名稱
DJYVP DJVVP銅芯聚（氯）乙烯絕緣銅絲屏蔽聚氯乙烯護套電子計算機控制電纜
DJYVP1 DJVVP1銅芯聚（氯）乙烯絕緣鋁/塑復合帶屏蔽聚氯乙烯護套電子計算機控制電纜
DJYVP2 DJVVP2銅芯聚（氯）乙烯絕緣銅帶屏蔽聚氯乙烯護套電子計算機控制電纜
DJYP2VP2 DJVP2VP2銅芯聚（氯）乙烯絕緣銅帶屏蔽、銅帶總屏蔽聚氯乙烯護套電子計算機控制電纜
DJYPVP DJVPVP銅芯聚（氯）乙烯絕緣銅絲屏蔽、銅絲總屏蔽聚氯乙烯護套電子計算機控制電纜
DJYVPR DJVVPR銅芯聚（氯）乙烯絕緣銅絲屏蔽聚氯乙烯護套電子計算機控制軟電纜
DJYP2V22 DJVP2V22銅芯聚（氯）乙烯絕緣銅帶屏蔽鋼帶鎧裝聚氯乙烯護套電子計算機控制電纜
DJYP1VP1 DJVP1VP1銅芯聚（氯）乙烯絕緣鋁/塑復合帶屏蔽、鋁/塑復合帶總屏蔽聚氯乙烯護套電子計算機控制電纜
三、規格
四、電纜導體應符合以下要求| 型號 | 額定電壓V | 標稱截面mm2 | 線芯對數 |
| DJYVP、DJYVP1、DJYVP2、DJYVPR、DJYPVPR、DJYP2V22、DJYP1VP1、DJYP2VP2、DJYPVP、DJVVP、DJVVP1、DJVVP2、DJVVPR、DJVPVPR、DJVP2V22、DJVP1VP1、DJVP2VP2、DJVPVP | 450/750V | 0.5、0.75、1.0、1.5、2.5 | 1、2、3、4、5、7、8、10、12、14、16、19、24、30、37 |
| 標稱截面mm2 | 導體種類 | 20℃時直流電阻不大于Ω/km | 70℃時最小絕緣電阻不大于 | |
| 不鍍錫 | 鍍錫 | |||
| 0.5 | 1 | 36 | 36.7 | 0.0130 |
| 0.5 | 5 | 39.0 | 40.1 | 0.0130 |
| 0.75 | 1 | 24.5 | 24.8 | 0.0120 |
| 0.75 | 2 | 24.5 | 24.8 | 0.0140 |
| 0.75 | 5 | 26.0 | 26.7 | 0.0110 |
| 1.0 | 1 | 18.1 | 18.2 | 0.0110 |
| 1.0 | 2 | 18.1 | 18.2 | 0.0130 |
| 1.0 | 5 | 19.5 | 20 | 0.0100 |
| 1.5 | 1 | 12.1 | 12.2 | 0.0110 |
| 1.5 | 2 | 12.1 | 12.2 | 0.0100 |
| 1.5 | 5 | 13.3 | 13.7 | 0.0100 |
| 2.5 | 1 | 7.41 | 7.56 | 0.0100 |
| 2.5 | 2 | 7.41 | 7.56 | 0.0090 |
| 2.5 | 5 | 7.98 | 8.21 | 0.0090 |
