雙層鋼帶鎧裝計算機電纜型號名稱：
DJYPV22聚乙烯絕緣銅線編織分屏蔽聚乙烯護套雙層鋼帶鎧裝計算機電纜
DJYP2V22聚乙烯絕緣銅帶分屏蔽聚氯乙烯護套雙層鋼帶鎧裝計算機電纜
DJYP3V22聚乙烯絕緣鋁塑復合帶分屏蔽聚氯乙烯護套雙層鋼帶鎧裝計算機電纜
DJYVP22聚乙烯絕緣銅線編織總屏蔽聚氯乙烯護套雙層鋼帶鎧裝計算機電纜
DJYVP2-22聚乙烯絕緣銅帶總屏蔽聚氯乙烯護套雙層鋼帶鎧裝計算機電纜
DJYVP3-22聚乙烯絕緣鋁塑復合帶總屏蔽聚氯乙烯護套雙層鋼帶鎧裝計算機電纜
DJYPVP22聚乙烯絕緣銅線編織分屏蔽及總屏蔽聚氯乙烯護套雙層鋼帶鎧裝計算機電纜
DJYP2VP2-22聚乙烯絕緣銅帶分屏蔽及總屏蔽聚氯乙烯護套雙層鋼帶鎧裝計算機電纜
DJYP3VP3-22聚乙烯絕緣鋁塑復合帶分屏蔽及總屏蔽聚氯乙烯護套雙層鋼帶鎧裝計算機電纜
DJVPV22聚氯乙烯絕緣銅線編織分屏蔽聚乙烯護套雙層鋼帶鎧裝計算機電纜
DJVP2V22聚氯乙烯絕緣銅帶分屏蔽聚氯乙烯護套雙層鋼帶鎧裝計算機電纜
DJVP3V22聚氯乙烯絕緣鋁塑復合帶分屏蔽聚氯乙烯護套雙層鋼帶鎧裝計算機電纜
DJVVP22聚氯乙烯絕緣銅線編織總屏蔽聚氯乙烯護套雙層鋼帶鎧裝計算機電纜
DJVVP2-22聚氯乙烯絕緣銅帶總屏蔽聚氯乙烯護套雙層鋼帶鎧裝計算機電纜
DJVVP3-22聚氯乙烯絕緣鋁塑復合帶總屏蔽聚氯乙烯護套雙層鋼帶鎧裝計算機電纜
DJVPVP22聚氯乙烯絕緣銅線編織分屏蔽及總屏蔽聚氯乙烯護套雙層鋼帶鎧裝計算機電纜
DJVP2VP2-22聚氯乙烯絕緣銅帶分屏蔽及總屏蔽聚氯乙烯護套雙層鋼帶鎧裝計算機電纜
DJVP3VP3-22聚氯乙烯絕緣鋁塑復合帶分屏蔽及總屏蔽聚氯乙烯護套雙層鋼帶鎧裝計算機電纜
DJYJPV22交聯聚乙烯絕緣銅線編織分屏蔽聚乙烯護套雙層鋼帶鎧裝計算機電纜
DJYJP2V22交聯聚乙烯絕緣銅帶分屏蔽聚氯乙烯護套雙層鋼帶鎧裝計算機電纜
DJYJP3V22交聯聚乙烯絕緣鋁塑復合帶分屏蔽聚氯乙烯護套雙層鋼帶鎧裝計算機電纜
DJYJVP22交聯聚乙烯絕緣銅線編織總屏蔽聚氯乙烯護套雙層鋼帶鎧裝計算機電纜
DJYJVP2-22交聯聚乙烯絕緣銅帶總屏蔽聚氯乙烯護套雙層鋼帶鎧裝計算機電纜
DJYJVP3-22交聯聚乙烯絕緣鋁塑復合帶總屏蔽聚氯乙烯護套雙層鋼帶鎧裝計算機電纜
DJYJPVP22交聯聚乙烯絕緣銅線編織分屏蔽及總屏蔽聚氯乙烯護套雙層鋼帶鎧裝計算機電纜
DJYJP2VP2-22交聯聚乙烯絕緣銅帶分屏蔽及總屏蔽聚氯乙烯護套雙層鋼帶鎧裝計算機電纜
DJYJP3VP3-22交聯聚乙烯絕緣鋁塑復合帶分屏蔽及總屏蔽聚氯乙烯護套雙層鋼帶鎧裝計算機電纜
產品簡介
計算機電纜適用于交流額定電壓300/500V及以下防干擾要求高的電子計算機系統、監控回路、自動化控制系統的信號傳輸及檢測儀器、儀表連接用。 鎧裝層或銅帶屏蔽結構的電纜應不小于電纜外徑的12倍
詳細信息

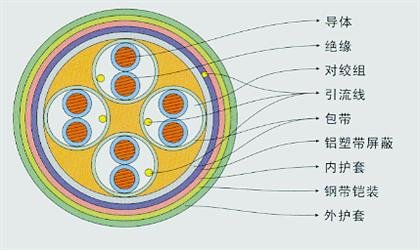

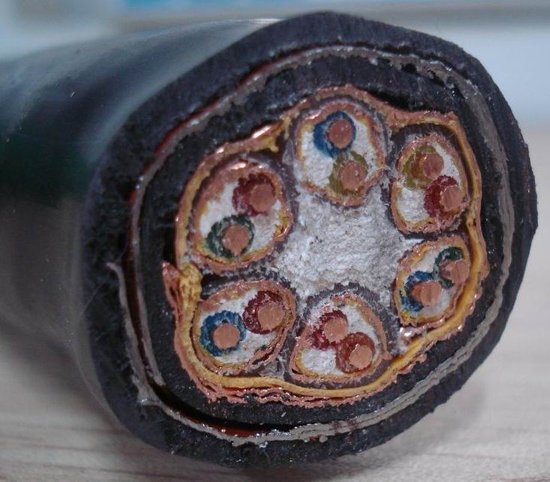

雙層鋼帶鎧裝計算機屏蔽電纜
一、產品標準
計算機電纜按《計算機及儀表電纜》標準生產，同時可根據用戶要求按英國標準BS5308及日本標準進行生產。計算機電纜可生產為低煙無鹵及阻燃電纜，還可生產為硅橡膠或氟塑料電纜。
二、適用范圍
計算機電纜適用于交流額定電壓300/500V及以下防干擾要求高的電子計算機系統、監控回路、自動化控制系統的信號傳輸及檢測儀器、儀表連接用。
三、使用特性
計算機電纜交流額定電壓：U0/U 300/500V
計算機電纜電纜導體的長期工作溫度：
聚乙烯絕緣電纜 70℃
聚氯乙烯絕緣電纜 70℃
交聯聚乙烯絕緣電纜 90℃
電纜敷設時環境溫度不低于0℃。
敷設時最小彎曲半徑：
無鎧裝層的電纜應不小于電纜外徑的6倍
鎧裝層或銅帶屏蔽結構的電纜應不小于電纜外徑的12倍
四、計算機電纜型號
|
型號 |
名 稱 |
使用場所 |
|
DJYPV |
聚乙烯絕緣銅線編織分屏蔽聚氯乙烯護套計算機電纜 |
固定敷設 |
|
DJYP2V |
聚乙烯絕緣銅帶分屏蔽聚氯乙烯護套計算機電纜 |
固定敷設 |
|
DJYP3V |
聚乙烯絕緣鋁塑復合帶分屏蔽聚氯乙烯護套計算機電纜 |
固定敷設 |
|
DJYVP |
聚乙烯絕緣銅線編織總屏蔽聚氯乙烯護套計算機電纜 |
固定敷設 |
|
DJYVP2 |
聚乙烯絕緣銅帶總屏蔽聚氯乙烯護套計算機電纜 |
固定敷設 |
|
DJYVP3 |
聚乙烯絕緣鋁塑復合帶總屏蔽聚氯乙烯護套計算機電纜 |
固定敷設 |
|
DJYPVP |
聚乙烯絕緣銅線編織分屏蔽及總屏蔽聚氯乙烯護套計算機電纜 |
固定敷設 |
|
DJYP2VP2 |
聚乙烯絕緣銅帶分屏蔽及總屏蔽聚氯乙烯護套計算機電纜 |
固定敷設 |
|
DJYP3VP3 |
聚乙烯絕緣鋁塑復合帶分屏蔽及總屏蔽聚氯乙烯護套計算機電纜 |
固定敷設 |
|
DJYPVR |
聚乙烯絕緣銅線編織分屏蔽聚氯乙烯護套軟計算機電纜 |
移動使用 |
|
DJYPVRP |
聚乙烯絕緣銅線編織分屏蔽及總屏蔽聚氯乙烯護套軟計算機電纜 |
移動使用 |
|
DJYPV22 |
聚乙烯絕緣銅線編織分屏蔽聚乙烯護套雙層鋼帶鎧裝計算機電纜 |
固定敷設 |
|
DJYP2V22 |
聚乙烯絕緣銅帶分屏蔽聚氯乙烯護套雙層鋼帶鎧裝計算機電纜 |
固定敷設 |
|
DJYP3V22 |
聚乙烯絕緣鋁塑復合帶分屏蔽聚氯乙烯護套雙層鋼帶鎧裝計算機電纜 |
固定敷設 |
|
DJYVP22 |
聚乙烯絕緣銅線編織總屏蔽聚氯乙烯護套雙層鋼帶鎧裝計算機電纜 |
固定敷設 |
|
DJYVP2-22 |
聚乙烯絕緣銅帶總屏蔽聚氯乙烯護套雙層鋼帶鎧裝計算機電纜 |
固定敷設 |
|
DJYVP3-22 |
聚乙烯絕緣鋁塑復合帶總屏蔽聚氯乙烯護套雙層鋼帶鎧裝計算機電纜 |
固定敷設 |
|
DJYPVP22 |
聚乙烯絕緣銅線編織分屏蔽及總屏蔽聚氯乙烯護套雙層鋼帶鎧裝計算機電纜 |
固定敷設 |
|
DJYP2VP2-22 |
聚乙烯絕緣銅帶分屏蔽及總屏蔽聚氯乙烯護套雙層鋼帶鎧裝計算機電纜 |
固定敷設 |
|
DJYP3VP3-22 |
聚乙烯絕緣鋁塑復合帶分屏蔽及總屏蔽聚氯乙烯護套雙層鋼帶鎧裝計算機電纜 |
固定敷設 |
|
DJVPV |
聚氯乙烯絕緣銅線編織分屏蔽聚氯乙烯護套計算機電纜 |
固定敷設 |
|
DJVP2V |
聚氯乙烯絕緣銅帶分屏蔽聚氯乙烯護套計算機電纜 |
固定敷設 |
|
DJVP3V |
聚氯乙烯絕緣鋁塑復合帶分屏蔽聚氯乙烯護套計算機電纜 |
固定敷設 |
|
DJVVP |
聚氯乙烯絕緣銅線編織總屏蔽聚氯乙烯護套計算機電纜 |
固定敷設 |
|
DJVVP2 |
聚氯乙烯絕緣銅帶總屏蔽聚氯乙烯護套計算機電纜 |
固定敷設 |
|
DJVVP3 |
聚氯乙烯絕緣鋁塑復合帶總屏蔽聚氯乙烯護套計算機電纜 |
固定敷設 |
|
DJVPVP |
聚氯乙烯絕緣銅線編織分屏蔽及總屏蔽聚氯乙烯護套計算機電纜 |
固定敷設 |
|
DJVP2VP2 |
聚氯乙烯絕緣銅帶分屏蔽及總屏蔽聚氯乙烯護套計算機電纜 |
固定敷設 |
|
DJVP3VP3 |
聚氯乙烯絕緣鋁塑復合帶分屏蔽及總屏蔽聚氯乙烯護套計算機電纜 |
固定敷設 |
|
DJVPVR |
聚氯乙烯絕緣銅線編織分屏蔽聚氯乙烯護套軟計算機電纜 |
移動使用 |
|
DJVPVRP |
聚氯乙烯絕緣銅線編織分屏蔽及總屏蔽聚氯乙烯護套軟計算機電纜 |
移動使用 |
|
DJVPV22 |
聚氯乙烯絕緣銅線編織分屏蔽聚乙烯護套雙層鋼帶鎧裝計算機電纜 |
固定敷設 |
|
DJVP2V22 |
聚氯乙烯絕緣銅帶分屏蔽聚氯乙烯護套雙層鋼帶鎧裝計算機電纜 |
固定敷設 |
|
DJVP3V22 |
聚氯乙烯絕緣鋁塑復合帶分屏蔽聚氯乙烯護套雙層鋼帶鎧裝計算機電纜 |
固定敷設 |
|
DJVVP22 |
聚氯乙烯絕緣銅線編織總屏蔽聚氯乙烯護套雙層鋼帶鎧裝計算機電纜 |
固定敷設 |
|
DJVVP2-22 |
聚氯乙烯絕緣銅帶總屏蔽聚氯乙烯護套雙層鋼帶鎧裝計算機電纜 |
固定敷設 |
|
DJVVP3-22 |
聚氯乙烯絕緣鋁塑復合帶總屏蔽聚氯乙烯護套雙層鋼帶鎧裝計算機電纜 |
固定敷設 |
|
DJVPVP22 |
聚氯乙烯絕緣銅線編織分屏蔽及總屏蔽聚氯乙烯護套雙層鋼帶鎧裝計算機電纜 |
固定敷設 |
|
DJVP2VP2-22 |
聚氯乙烯絕緣銅帶分屏蔽及總屏蔽聚氯乙烯護套雙層鋼帶鎧裝計算機電纜 |
固定敷設 |
|
DJVP3VP3-22 |
聚氯乙烯絕緣鋁塑復合帶分屏蔽及總屏蔽聚氯乙烯護套雙層鋼帶鎧裝計算機電纜 |
固定敷設 |
|
DJYJPV |
交聯聚乙烯絕緣銅線編織分屏蔽聚氯乙烯護套計算機電纜 |
固定敷設 |
|
DJYJP2V |
交聯聚乙烯絕緣銅帶分屏蔽聚氯乙烯護套計算機電纜 |
固定敷設 |
|
DJYJP3V |
交聯聚乙烯絕緣鋁塑復合帶分屏蔽聚氯乙烯護套計算機電纜 |
固定敷設 |
|
DJYJVP |
交聯聚乙烯絕緣銅線編織總屏蔽聚氯乙烯護套計算機電纜 |
固定敷設 |
|
DJYJVP2 |
交聯聚乙烯絕緣銅帶總屏蔽聚氯乙烯護套計算機電纜 |
固定敷設 |
|
DJYJVP3 |
交聯聚乙烯絕緣鋁塑復合帶總屏蔽聚氯乙烯護套計算機電纜 |
固定敷設 |
|
DJYJPVP |
交聯聚乙烯絕緣銅線編織分屏蔽及總屏蔽聚氯乙烯護套計算機電纜 |
固定敷設 |
|
DJYJP2VP2 |
交聯聚乙烯絕緣銅帶分屏蔽及總屏蔽聚氯乙烯護套計算機電纜 |
固定敷設 |
|
DJYJP3VP3 |
交聯聚乙烯絕緣鋁塑復合帶分屏蔽及總屏蔽聚氯乙烯護套計算機電纜 |
固定敷設 |
|
DJYJPVR |
交聯聚乙烯絕緣銅線編織分屏蔽聚氯乙烯護套軟計算機電纜 |
移動使用 |
|
DJYJPVRP |
交聯聚乙烯絕緣銅線編織分屏蔽及總屏蔽聚氯乙烯護套軟計算機電纜 |
移動使用 |
|
DJYJPV22 |
交聯聚乙烯絕緣銅線編織分屏蔽聚乙烯護套雙層鋼帶鎧裝計算機電纜 |
固定敷設 |
|
DJYJP2V22 |
交聯聚乙烯絕緣銅帶分屏蔽聚氯乙烯護套雙層鋼帶鎧裝計算機電纜 |
固定敷設 |
|
DJYJP3V22 |
交聯聚乙烯絕緣鋁塑復合帶分屏蔽聚氯乙烯護套雙層鋼帶鎧裝計算機電纜 |
固定敷設 |
|
DJYJVP22 |
交聯聚乙烯絕緣銅線編織總屏蔽聚氯乙烯護套雙層鋼帶鎧裝計算機電纜 |
固定敷設 |
|
DJYJVP2-22 |
交聯聚乙烯絕緣銅帶總屏蔽聚氯乙烯護套雙層鋼帶鎧裝計算機電纜 |
固定敷設 |
|
DJYJVP3-22 |
交聯聚乙烯絕緣鋁塑復合帶總屏蔽聚氯乙烯護套雙層鋼帶鎧裝計算機電纜 |
固定敷設 |
|
DJYJPVP22 |
交聯聚乙烯絕緣銅線編織分屏蔽及總屏蔽聚氯乙烯護套雙層鋼帶鎧裝計算機電纜 |
固定敷設 |
|
DJYJP2VP2-22 |
交聯聚乙烯絕緣銅帶分屏蔽及總屏蔽聚氯乙烯護套雙層鋼帶鎧裝計算機電纜 |
固定敷設 |
|
DJYJP3VP3-22 |
交聯聚乙烯絕緣鋁塑復合帶分屏蔽及總屏蔽聚氯乙烯護套雙層鋼帶鎧裝計算機電纜 |
固定敷設 |
五、計算機電纜生產范圍
|
型 號 |
導體標稱
截面
㎜2 |
線組數 |
||||
|
聚乙烯絕緣 |
聚氯乙烯絕緣 |
交聯聚乙烯絕緣 |
對線組 |
三線組 |
四線組 |
|
|
DJYPV
DJYP2V
DJYP3V
DJYVP
DJYVP2
DJYVP3
DJYPVP
DJYP2VP2
DJYP3VP3
DJYPVR
DJYPVRP
DJYPV22
DJYP2V22
DJYP3V22
DJYVP22
DJYVP2-22
DJYVP3-22
DJYPVP22
DJYP2VP2-22
DJYP3VP3-22 |
DJVPV
DJVP2V
DJVP3V
DJVVP
DJVVP2
DJVVP3
DJVPVP
DJVP2VP2
DJVP3VP3
DJVPVR
DJVPVRP
DJVPV22
DJVP2V22
DJVP3V22
DJVVP22
DJVVP2-22
DJVVP3-22
DJVPVP22
DJVP2VP2-22
DJVP3VP3-22 |
DJYJPV
DJYJP2V
DJYJP3V
DJYJVP
DJYJVP2
DJYJVP3
DJYJPVP
DJYJP2VP2
DJYJP3VP3
DJYJPVR
DJYJPVRP
DJYJPV22
DJYJP2V22
DJYJP3V22
DJYJVP22
DJYJVP2-22
DJYJVP3-22
DJYJPVP22
DJYJP2VP2-22
DJYJP3VP3-22 |
0.5、0.75、1.0
1.5、2.5 |
1～50 |
1～24 |
1～10 |
六、計算機電纜主要性能
|
性能項目 |
單位 |
指 標 |
|||||||||||||
|
PE、XLPE |
PVC |
||||||||||||||
|
0.5 |
0.75. |
1.0 |
1.5 |
2.5 |
0.5 |
0.75 |
1.0 |
1.5 |
2.5 |
||||||
|
20℃時導體直流電阻 |
|
|
|
|
|
|
|
|
|
|
|
||||
|
1、2類導體 |
Ω/Km |
36.0 |
24.5 |
18.1 |
12.1 |
7.41 |
36.0 |
24.5 |
18.1 |
12.1 |
7.41 |
||||
|
5類導體 |
|
39.0 |
26.0 |
19.5 |
13.3 |
7.98 |
39.0 |
26.0 |
19.5 |
13.3 |
7.98 |
||||
|
最大工作電容 |
|
|
|
|
|
||||||||||
|
無屏蔽電纜 |
|
75 |
85 |
90 |
250 |
||||||||||
|
只有總屏蔽電纜 |
PF/m |
75 |
85 |
90 |
250 |
||||||||||
|
有分屏蔽電纜 |
|
115 |
125 |
130 |
280 |
||||||||||
|
電容不平衡 |
PF/250m |
≤ 500 |
|||||||||||||
|
最大 L/ R 比 |
μH/Ω |
25 |
40 |
65 |
25 |
40 |
65 |
||||||||
|
屏蔽抑制系數 |
|
|
|||||||||||||
|
只有總屏或只有分屏 |
|
≤ 0.05 |
|||||||||||||
|
分屏加總屏 |
|
≤ 0.01 |
|||||||||||||
|
20℃時絕緣電阻
線芯間、線芯對屏蔽、線芯對鋼帶
有單獨屏蔽對的，屏蔽間 |
MΩ·Km |
|
|||||||||||||
|
≥ 3000 |
≥ 25 |
||||||||||||||
|
≥ 1 |
|||||||||||||||
|
電壓試驗 |
|
|
|||||||||||||
|
無屏蔽或無鎧裝 |
|
2000V、1Min 不擊穿 |
|||||||||||||
|
有屏蔽或有鎧裝 |
|
1000 V、1Min 不擊穿 |
|||||||||||||
|
阻燃性 |
|
性能符合GB/T 19666—2005標準的要求 |
|||||||||||||
