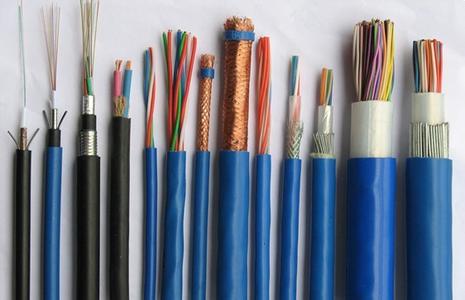

本質安全型計算機與儀表電纜

一、適用范圍

本質安全電路儀用信號電纜適用于石油化工工業本質安全電路中電子計算機、數字信號檢測儀器以及類似的信號傳輸和控制設備的測控系統。

二、型號規格

1、型號名稱及用途見表1。

表1

2、型號中各代號說明見表2。

表2

三、產品使用特性

1、額定電壓：300/500V。

2、電纜導體的最高長期允許工作溫度：

聚乙烯（PE）絕緣電纜為：70℃

交聯聚乙烯（XLPE）絕緣電纜為：90℃

聚氯乙烯（PVC）絕緣電纜為：70℃、90℃、105℃

低煙無鹵阻燃聚烯烴（HFPO）絕緣電纜為：70℃、90℃

3、電纜最低允許敷設溫度：

聚乙烯（PE）絕緣電纜為：-20℃

聚氯乙烯護套電纜及低煙無鹵阻燃聚烯烴護套電纜為： 0℃。

低于最低允許敷設溫度時應預先加熱。

4、屏蔽線組的工作電容（1KHZ）：

a  PE或XLPE 絕緣電纜≤100pF/m；

b  PVC絕緣電纜 ≤180 pF/m .

5、電纜線組間的分布電感≤0.8uH/m；

6、電纜線組間的電容不平衡：在測試頻率為1KHZ，電纜長度為250m時應不大于300pF

7、電纜應具有抗磁場干擾、抗電磁輻射干擾及抗靜電干擾的性能。

7.1在測試頻率為50～60HZ，磁場強度為400A/m時，電纜因磁場耦合而產生的干擾應不大于1mV。

7.2在測試頻率為27～200MHZ，電纜抗磁場干擾的屏蔽效能應不小于50dB。

7.3在測試場強為10000V/cm時，電纜因磁場耦合而產生的干擾電壓應不大于3V。

8、電纜推薦允許彎曲半徑：

有鎧裝或繞包屏蔽結構的電纜應不小于電纜外徑的12倍；

其余結構電纜應不小于電纜外徑的6倍。

9、電纜的燃燒特性

成束阻燃(/SA)型電纜能經受GB/T18380.3（IEC60332-3）規定的成束不延燃試驗。

低煙低鹵成束阻燃（/SB）型電纜能經受GB/T18380.3（IEC60332-3）規定的不延燃試驗，且燃燒時煙濃度應符合GB/T17651（IEC61034）規定，燃燒析出氣體中HCL含量≤100mg/g符合GB/T17650(IEC60754-1)要求。

低煙無鹵成束阻燃（/SC）型電纜能經受GB/T18380（IEC60332-3）規定的不延燃試驗，且燃燒時煙濃度應符合GB/T17651（IEC61034）規定，燃燒析出氣體中PH值≥4.3，電導率≤10us/mm符合GB/T17650 (IEC60754) 要求。

10、電纜的導體直流電阻及絕緣電阻見表3。

表3
