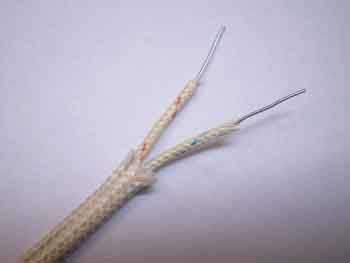

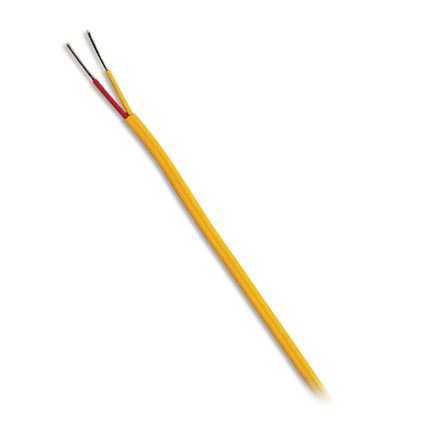

熱電偶用補償導線、補償電纜
產品特點及用途：
熱電偶用聚氯乙烯絕緣和護套補償導線、補償電纜，具有優良的防潮、耐磨和阻燃性能；耐熱用氟塑料絕緣和護套補償導線、補償電纜采用連續擠出工藝，具有耐高溫、低溫、耐酸堿、耐油、耐磨、耐老化、防水不延燃等優良性能。
本質安全防爆測溫系統用熱電偶補償導線及電纜采用低電容、低電感結構，除具有普通熱電偶補償導線及電纜的性能外，還具有防爆安全性能，適用于有爆炸危險的環境及防爆安全性能要求較高的場合延伸防爆熱電偶冷端與防爆測溫儀表相連接，構成本質安全熱電偶測溫系統。
基本型號：
1、型號、合金絲材料及絕緣顏色

產品型號	配用熱電偶	補償導線及電纜合金絲		絕緣層著色
		正極	負極	正極	負極
SC	S(鉑銠10—鉑) R(鉑銠13—鉑)	SPC（銅）	SNC（銅鎳） SNC (Copper-nickel)	紅	綠
RC		RPC（銅）	RNC（銅鎳）	紅	綠
KCA	K（鎳鉻—鎳硅）	KPCA（鐵）	KNCA（銅鎳）	紅	藍
KCB		KPCB（銅）	KNCB（銅鎳）	紅	藍
KX		KPX（鎳鉻）	KNX（鎳硅）	紅	黑
NC	N(鎳鉻硅—鎳硅)	NPC（鐵）	NNC（銅鎳）	紅	灰
NX		NPX（鎳鉻硅）	NNX（鎳硅）	紅	灰
EX	E(鎳鉻—銅鎳)	EPX（鎳鉻）	ENX（銅鎳）	紅	棕
JX	J（鐵—銅鎳）	JPX（鐵）	JNX（銅鎳）	紅	紫
TX	T（銅—康銅）	TPX（銅）	TNX（銅鎳）	紅	白

注：型號第一個字母與熱電偶分度號對應，第二個字母中“C”表示補償型補償導線，“X”表示延伸型補償導線。SC型補償導線可配用R分度號熱電偶。

2、使用分類及護套著色

使用分類	精度等級及標志		護套著色
	普通級	精密級	普通級	精密級	本安型
一般用G	―――	S	黑	灰	藍
耐熱用H	―――	S	黑	黃	藍

規格

產品名稱	標稱截面積 mm2	線芯對數	導體結構
			單股導體	多股導體（R）
補償導線 補償電纜	0.2	2～19	1／0.52	7／0.20
	0.5		1／0.80	7／0.3
	1.0		1／1.13	7／0.43
	1.5		1／1.37	7／0.52
	2.5		1／1.76	19／0.41

熱電動勢、允差及往復電阻

型號	使用 分類	導線溫度 范圍℃	熱電勢 μv	允差 μv		熱電偶測量端溫度 ℃
				普通級	精密級
SC或RC	G	0~100	645	±60(±5.0℃)	±30(±2.5℃)	1000
	H	0~200	1440	±60(±5.0℃)	---	1000
KCA	G	0~100	4095	±100(±2.5℃)	±60(±1.5℃)	1000
	H	0~200	8137	±100(±2.5℃)	±60(±1.5℃)	900
KCB	G	0~100	4095	±100(±2.5℃)	±60(±1.5℃)	900
KX	G	-20~100	4095	±100(±2.5℃)	±60(±1.5℃)	900
	H	-25~200	8137	±100(±2.5℃)	±60(±1.5℃)	900
NC	G	0~100	2774	±100(±2.5℃)	±60(±1.5℃)	900
	H	0~200	5912	±100(±2.5℃)	±60(±1.5℃)	900
NX	G	-20~100	2774	±100(±2.5℃)	±60(±1.5℃)	900
	H	-25~200	5912	±100(±2.5℃)	±60(±1.5℃)	900
EX	G	-20~100	6317	±200(±2.5℃)	±120(±1.5℃)	500
	H	-25~200	13419	±200(±2.5℃)	±120(±1.5℃)	500
JX	G	-20~100	5268	±140(±2.5℃)	±85(±1.5℃)	500
	H	-25~200	10777	±140(±2.5℃)	±85(±1.5℃)	500
TX	G	-20~100	4277	±60(±1.0℃)	±30(±0.5℃)	300
	H	-25~200	9286	±90(±1.5℃)	±48(±0.8℃)	300

型號	在20℃時往復電阻值 Ω/m
	0.2mm2	0.5 mm2	1.0 mm2	1.5 mm2	2.5 mm2
SC或RC	2.50	0.10	0.05	0.03	0.02
KCA	3.50	1.40	0.70	0.47	0.21
KCB	2.60	1.04	0.52	0.35	0.21
KX	5.50	2.20	1.10	0.73	0.44
EX	6.25	2.50	1.25	0.83	0.50
JX	3.25	1.30	0.65	0.43	0.26
TX	2.60	1.04	0.52	0.35	0.21
NC	3.75	1.50	0.75	0.50	0.30
NX	7.15	2.86	1.43	0.95	0.57

本質安全型補償導線、補償電纜
本安補償導線除具有上述性能指標外，還具備以下主要本安性能指標

性能項目	單位	指標
工作電容（1kHz）	pF/m	≤80
電容不平衡(1kHz)	pF/m	≤1
分布電感	μH/m	≤0.6
靜電感應電壓（靜電電壓20kV）	V	≤1
電磁干擾感應電壓（干擾磁場400A/m）	mV	≤5

使用特性
1、工作溫度：耐熱級（H）：
聚全氟乙丙烯（F46）200℃
可溶性聚四氟乙烯（PFA）260℃
硅橡膠 180℃
普通級（G）:
聚氯乙烯70℃和105℃
低煙無鹵阻燃聚烯烴70℃
交聯聚乙烯90℃
2、最低環境溫度：氟塑料和硅橡膠護套：
固定敷設－60℃
非固定敷設—20℃
聚氯乙烯護套：
固定敷設—40℃
非固定敷設—15℃
3、電纜允許彎曲半徑：非鎧裝電纜最小為電纜外徑的6倍
銅帶屏蔽或鋼帶鎧裝電纜最小為電纜外徑的12倍
氟塑料絕緣和護套最小為電纜外徑的10倍

執行標準：
GB/T4989－94、JB/T7495－94、Q/320482ECY001-2005.
