熱電偶電纜（熱電偶補償電纜線）多對分屏蔽/總屏蔽加鎧裝
TX分屏蔽/總屏蔽加鎧裝
應用
這些電纜用于熱電偶電路，石化廠，公共設施和工業廠房。
這些電纜用于熱電偶電路，石化廠，公共設施和工業廠房。

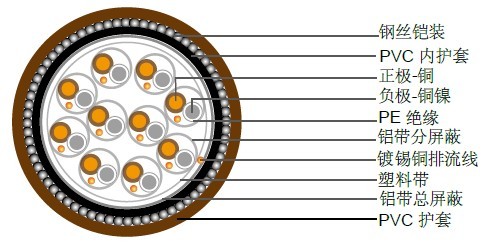

結構
導體: 實心
可用的型號: KX, EX, JX, TX, NX, KCA, KCB, RCA, RCB, SCA, SCB, BC
絕緣: PVC, PE, XLPE或LSZH
分屏蔽：24μm的鋁帶或PETP帶另加直徑0.6mm的實心鍍錫銅排流線
繞包：至少一層塑料帶
總屏蔽：24μm的鋁帶或PETP帶另加截面積為0.5 mm²的7股鍍錫銅排流線
內護套： PE, PVC或LSZH
鎧裝：鍍鋅鋼絲
外護套: PVC或LSZH
顏色: 根據標準IEC 60584-3
防延燃性: IEC 60332-1
火焰傳播測試: IEC 60332 cat. C
溫度范圍: 工作溫度-30°C到70°C。安裝溫度-5°C到50°C。
0.5 mm²
|
導體規格(mm²)
|
對數
|
絕緣厚度
|
內護套厚度
|
鋼絲直徑
|
外護套厚度
|
外徑
|
重量(kg/km)
|
|
0.5
|
2
|
0.4
|
0.9
|
0.9
|
1.4
|
13.5
|
314
|
|
0.5
|
4
|
0.4
|
1.1
|
0.9
|
1.4
|
15.2
|
393
|
|
0.5
|
6
|
0.4
|
1.2
|
0.9
|
1.5
|
17.6
|
497
|
|
0.5
|
8
|
0.4
|
1.2
|
0.9
|
1.5
|
18.4
|
567
|
|
0.5
|
10
|
0.4
|
1.2
|
1.25
|
1.6
|
21.0
|
832
|
|
0.5
|
12
|
0.4
|
1.2
|
1.25
|
1.6
|
21.7
|
893
|
|
0.5
|
16
|
0.4
|
1.3
|
1.25
|
1.7
|
24.2
|
1057
|
|
0.5
|
20
|
0.4
|
1.3
|
1.25
|
1.7
|
26.0
|
1196
|
|
0.5
|
24
|
0.4
|
1.3
|
1.25
|
1.8
|
27.8
|
1397
|
0.8 mm²
|
導體規格(mm²)
|
對數
|
絕緣厚度
|
內護套厚度
|
鋼絲直徑
|
外護套厚度
|
外徑
|
重量(kg/km)
|
|
0.8
|
2
|
0.4
|
0.9
|
0.9
|
1.4
|
14.2
|
351
|
|
0.8
|
4
|
0.4
|
1.1
|
0.9
|
1.5
|
16.3
|
460
|
|
0.8
|
6
|
0.4
|
1.2
|
0.9
|
1.5
|
18.7
|
576
|
|
0.8
|
8
|
0.4
|
1.2
|
0.9
|
1.6
|
19.7
|
675
|
|
0.8
|
10
|
0.4
|
1.2
|
1.25
|
1.6
|
22.4
|
966
|
|
0.8
|
12
|
0.4
|
1.3
|
1.25
|
1.7
|
23.6
|
1059
|
|
0.8
|
16
|
0.4
|
1.3
|
1.25
|
1.7
|
25.8
|
1246
|
|
0.8
|
20
|
0.4
|
1.3
|
1.25
|
1.8
|
28.0
|
1439
|
|
0.8
|
24
|
0.4
|
1.5
|
1.25
|
1.8
|
30.3
|
1667
|
1.0 mm²
|
導體規格(mm²)
|
對數
|
絕緣厚度
|
內護套厚度
|
鋼絲直徑
|
外護套厚度
|
外徑
|
重量(kg/km)
|
|
1.0
|
2
|
0.4
|
1.1
|
0.9
|
1.4
|
15.0
|
374
|
|
1.0
|
4
|
0.4
|
1.1
|
0.9
|
1.5
|
16.7
|
495
|
|
1.0
|
6
|
0.4
|
1.2
|
0.9
|
1.6
|
19.4
|
636
|
|
1.0
|
8
|
0.4
|
1.2
|
1.25
|
1.6
|
21.0
|
884
|
|
1.0
|
10
|
0.4
|
1.2
|
1.25
|
1.7
|
23.3
|
1064
|
|
1.0
|
12
|
0.4
|
1.3
|
1.25
|
1.7
|
24.3
|
1153
|
|
1.0
|
16
|
0.4
|
1.3
|
1.25
|
1.7
|
26.7
|
1365
|
|
1.0
|
20
|
0.4
|
1.5
|
1.25
|
1.8
|
29.4
|
1582
|
|
1.0
|
24
|
0.4
|
1.5
|
1.6
|
1.9
|
32.3
|
2098
|
1.3 mm²
|
導體規格(mm²)
|
對數
|
絕緣厚度
|
內護套厚度
|
鋼絲直徑
|
外護套厚度
|
外徑
|
重量(kg/km)
|
|
1.3
|
2
|
0.4
|
1.1
|
0.9
|
1.5
|
16.5
|
415
|
|
1.3
|
4
|
0.4
|
1.2
|
0.9
|
1.5
|
18.6
|
545
|
|
1.3
|
6
|
0.4
|
1.2
|
1.25
|
1.6
|
22.2
|
853
|
|
1.3
|
8
|
0.4
|
1.2
|
1.25
|
1.6
|
23.3
|
980
|
|
1.3
|
10
|
0.4
|
1.3
|
1.25
|
1.7
|
26.1
|
1183
|
|
1.3
|
12
|
0.4
|
1.3
|
1.25
|
1.7
|
27.0
|
1288
|
|
1.3
|
16
|
0.4
|
1.3
|
1.25
|
1.8
|
30.0
|
1553
|
|
1.3
|
20
|
0.4
|
1.5
|
1.25
|
1.9
|
33.2
|
1806
|
|
1.3
|
24
|
0.4
|
1.5
|
1.6
|
1.9
|
36.1
|
2358
|
1.5 mm²
|
導體規格(mm²)
|
對數
|
絕緣厚度
|
內護套厚度
|
鋼絲直徑
|
外護套厚度
|
外徑
|
重量(kg/km)
|
|
1.5
|
2
|
0.5
|
1.1
|
0.9
|
1.5
|
17.6
|
461
|
|
1.5
|
4
|
0.5
|
1.2
|
0.9
|
1.5
|
19.9
|
611
|
|
1.5
|
6
|
0.5
|
1.2
|
1.25
|
1.6
|
23.8
|
957
|
|
1.5
|
8
|
0.5
|
1.3
|
1.25
|
1.7
|
25.4
|
1119
|
|
1.5
|
10
|
0.5
|
1.3
|
1.25
|
1.7
|
28.1
|
1336
|
|
1.5
|
12
|
0.5
|
1.3
|
1.25
|
1.7
|
29.2
|
1459
|
|
1.5
|
16
|
0.5
|
1.5
|
1.25
|
1.9
|
33.2
|
1783
|
|
1.5
|
20
|
0.5
|
1.5
|
1.6
|
1.9
|
36.7
|
2308
|
|
1.5
|
24
|
0.5
|
1.7
|
1.6
|
2.0
|
39.8
|
2706
|
*此處的重量只是近似值。它會(huì )因為絕緣和導體材料的不同而改變。
