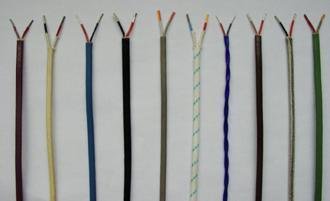

熱電偶用（耐高溫/阻燃）補償導線（電纜 ）
說明:  產品標準：采用GB/T4989-94及JB/T7495-94等標準。
1、用途：    熱電偶用（耐高溫）補償導線、補償電纜，是在一定溫度范圍內（包括高溫、常溫）具有與匹配的熱電動勢的標稱值相同的一對帶有絕緣層的導線，用它們連接熱電偶與測量裝置，以補償它們與熱電偶連接處的溫度變化所產生的誤差。本產品適用于分度號為S、K、E、T、J、N型各種熱電偶與溫度顯示儀表之間的電氣連接，以提高測量精度。 2：使用條件： (1)  工作溫度：耐熱用：最高200℃和260℃兩種；        一般用：最高70℃和105℃兩種。 (2) 最低環境溫度：氟塑料絕緣和護套電纜：固定敷設-60℃，非固定敷設-20℃；                聚氯乙烯絕緣和護套電纜：固定敷設-40℃，非固定敷設-15℃。 (3) 最小彎曲半徑：聚氯乙烯絕緣和護套電纜非鎧裝電纜不小于電纜外徑的6倍，氟塑料絕緣和護套非鎧裝電纜不小于電纜外徑的10倍，鎧裝電纜不小于電纜外徑的12倍。 3、產品品種、規格、結構型式 (1) 產品品種及型號：見表1
表1

產品名稱	型 號	配用熱電偶	熱電偶分度號
銅-銅鎳補償型導線（電纜）	SC	鉑銠10-鉑熱電偶 鉑銠13-鉑熱電偶	S
鐵-銅鎳補償型導線（電纜） 銅-銅鎳補償型導線（電纜）	KCA KCB	鎳鉻-鎳硅熱電偶	K
鎳鉻-鎳硅延長型導線（電纜）	KX	鎳鉻-鎳硅熱電偶	K
鐵-銅鎳補償型導線（電纜） 鎳鉻硅-鎳硅延長型導線（電纜）	NC NX	鎳鉻硅-鎳硅熱電偶	N
鎳鉻-銅鎳延長型導線（電纜）	EX	鎳鉻-銅鎳熱電偶	E
鐵-銅鎳延長型導線（電纜）	JX	鐵-銅鎳熱電偶	J
銅-銅鎳延長型導線（電纜）	TX	銅-康銅鎳電偶	T

  (2) 產品規格：見表2 表2

	名 稱		導體標稱截面mm2	導體結構 mm
	補償導線	補償電纜		A	B
線芯對數	1	二線組：1～24對 三線組：1～19對	0.5	1/Φ0.80	7/Φ0.30
			1.0	1/Φ1.13	7/Φ0.43
			1.5	1/Φ1.37	7/Φ0.52
			2.5	1/Φ1.76	19/Φ0.41

注：① 補償導線規格為：2*導體標稱截面，補償電纜規格為：芯數*2*導體標稱截面，推薦的線對 為：1、2、3、4、5、6、7、8、9、10、12、14、16、19、24等。 ② 根據用戶的要求可提供阻燃型、耐火型、低煙低鹵型、低煙無鹵型補償電纜以及耐熱硅橡膠絕緣和護套補償電纜。訂貨時需注明即可。 4、技術要求    (1) 補償導線及補償電纜合金導體和絕緣層顏色：見表3
表3

產品型號	補償導線及電纜線芯		絕緣層著色		配用熱電偶 分度號
	正極	負極	正極	負極
SC	銅	銅鎳0.6	紅	綠	S(鉑銠10-鉑) R(鉑銠13-鉑)
KCA	鐵	銅鎳22	紅	藍	K(鎳鉻-鎳硅)
KCB	銅	銅鎳40	紅	藍
KX	鎳鉻10	鎳硅	紅	黑
EX	鎳鉻10	銅鎳45	紅	棕	E(鎳鉻-銅鎳)
JX	鐵	銅鎳45	紅	紫	J(鐵-銅鎳)
TX	銅	銅鎳45	紅	白	T(銅-銅鎳
NC	鐵	銅鎳18	紅	灰	N(鎳鉻硅-鎳硅)
NX	鎳鉻硅	鎳硅	紅	灰

(2) 補償導線及補償電纜使用分類、等級標志及護套著色：見表4 表4

使用分類	標志代號	允差等級及標志		護套著色
		普通級	精密級	普通級	精密級	本安型
一般用	G	省	S	黑色	灰色	藍色
耐熱用	H			黑色	灰色	藍色

  (3) 補償導線及補償電纜熱電特性及允差表：見表5 表5

型號	使用 分類	溫度范圍℃	熱電動勢允差μV		測量端 溫度℃	往復電阻20℃長度為1m不大于Ω
			普通級	精密級		0.5mm2	1.0mm2	1.5mm2	2.5mm2
SC	G	0～100	±60(±5.0℃)	±30(±5.0℃)	1000	0.10	0.05	0.03	0.02
	H	0～200
KCA	G	0～100	±100(±2.5℃)	±60(±1.5℃)	1000	1.40	0.70	0.47	0.28
	H	0～200			900
KCB	G	0～100			900	1.04	0.70	0.47	0.28
KX	G	-20～100			900	2.20	1.10	0.73	0.44
	H	-25～200			900
EX	G	-20～100	±200(±2.5℃)	±120(±1.5℃)	500	2.50	1.25	0.83	0.50
	H	-25～200			500
JX	G	-20～100	±140(±2.5℃)	±85(±1.5℃)	500	1.30	0.65	0.43	0.26
	H	-25～200			500
TX	G	-20～100	±60(±1.0℃)	±30(±0.5℃)	300	1.04	0.52	0.35	0.21
	H	-25～200	±90(±1.5℃)	±48(±0.8℃)	300
NC	G	0～100	±100(±2.5℃)	±60(±1.5℃)	900	1.50	0.75	0.50	0.30
	H	0～200			900
NX	G	-20～100			900	2.86	1.43	0.95	0.57
	H	-25～200			900

  (4) 其它性能指標：見表6 表6

項 目	單 位	性能指標
		PVC絕緣	F46絕緣或F絕緣
絕緣電阻（20℃）≥	MΩ·km	25	500
電壓試驗	V/1min	1000

阻燃性能	由供需雙方根據補償電纜的使用條件按GB/T18380-2001標準商定

5、型號、名稱：見表7～表8 表7 補償導線

型 號	名 稱
ZR-KX-VV	聚氯乙烯絕緣和護套K分度熱電偶用補償導線
ZR-KX-VPV	聚氯乙烯絕緣和護套銅絲編織屏蔽K分度熱電偶用屏蔽補償導線
ZR-KX-FF	氟塑料絕緣和護套K分度熱電偶用補償導線
ZR-KX-FPF	氟塑料絕緣和護套銅絲編織屏蔽K分度熱電偶用屏蔽補償導線
ZR-KX-FV-105	氟塑料絕緣耐熱105℃聚氯乙烯護套K分度熱電偶用補償導線
ZR-KX-FPV-105	氟塑料絕緣銅絲編織屏蔽耐熱105℃聚氯乙烯護套K分度熱電偶用屏蔽補償導線
ZR-KX-HF4B	聚四氟絕緣玻璃絲編織護套K分度熱電偶用補償導線
ZR-KX-HF4PB	聚四氟絕緣銅絲編織屏蔽玻璃絲編織護套K分度熱電偶用屏蔽補償導線

注：  ① 其他型號補償導線SC、KC、EX、JX、TX、NC、NX等,只需改寫型號的第一項，如：EX-VVP； ② 屏蔽型式有：P：銅絲屏蔽，P1：鍍錫絲屏蔽； ③ 氟塑料絕緣和護套高溫補償導線用氟塑料整體連續擠出，具有很好的電性能和耐酸堿油水性能； ④ 一般用(G)普通級和精密級(S)以及耐熱用(H)普通級和精密級(S)補償導線在訂貨注明即可。 表8 補償電纜

型 號	名  稱
ZR-KX-VV	聚氯乙烯絕緣對絞聚氯乙烯護套K分度熱電偶用補償電纜
ZR-KX-VPV	聚氯乙烯絕緣對絞銅絲編織分屏蔽聚氯乙烯護套K分度熱電偶用補償電纜
ZR-KX-VPVP	聚氯乙烯絕緣對絞銅絲編織分屏蔽總屏蔽聚氯乙烯護套K分度熱電偶用補償電纜
ZR-KX-VVP	聚氯乙烯絕緣對絞銅絲編織總屏蔽聚氯乙烯護套K分度熱電偶用補償電纜
ZR-KX-FF	氟塑料絕緣對絞氟塑料護套K分度熱電偶用補償電纜
ZR-KX-FPF	氟塑料絕緣對絞銅絲編織分屏蔽氟塑料護套K分度熱電偶用補償電纜
ZR-KX-FPFP	氟塑料絕緣對絞銅絲編織分屏蔽總屏蔽氟塑料護套K分度熱電偶用補償電纜
ZR-KX-FFP	氟塑料絕緣對絞銅絲編織總屏蔽氟塑料護套K分度熱電偶用補償電纜
ZR-KX-FV-105	氟塑料絕緣對絞耐熱105℃聚氯乙烯護套K分度熱電偶用補償電纜
ZR-KX-FPV-105	氟塑料絕緣對絞銅絲編織分屏蔽耐熱105℃聚氯乙烯護套K分度熱電偶用補償電纜
ZR-KX-FPVP-105	氟塑料絕緣對絞銅絲編織分屏蔽總屏蔽耐熱105℃聚氯乙烯護套K分度熱電偶用補償電纜
ZR-KX-FVP-105	氟塑料絕緣對絞銅絲編織總屏蔽耐熱105℃聚氯乙烯護套K分度熱電偶用補償電纜
ZR-KX-HF4B	聚四氟絕緣對絞玻璃絲編織護套K分度熱電偶用補償電纜
ZR-KX-HF4PB	聚四氟絕緣對絞銅絲編織分屏蔽玻璃絲編織護套K分度熱電偶用屏蔽補償電纜
ZR-KX-HF4PBP	聚四氟絕緣對絞銅絲編織分屏蔽總屏蔽玻璃絲編織護套K分度熱電偶用屏蔽補償電纜
ZR-KX-HF4BP	聚四氟絕緣對絞銅絲編織總屏蔽玻璃絲編織護套K分度熱電偶用屏蔽補償電纜

注：  ① 其他型號補償電纜SC、KC、EX、JX、TX、NC、NX等,只需改寫型號的第一項，如：EX-VPV； ② 屏蔽型式有：P：銅絲屏蔽，P1：鍍錫絲屏蔽，P3：鋁/聚酯復合膜，P2：銅塑復合膜； ③ 氟塑料絕緣和護套高溫補償導線用氟塑料整體連續擠出，具有很好的電性能和耐酸堿油水性能。 ④ 一般用(G)普通級和精密級(S)以及耐熱用(G)普通級和精密級(S)補償電纜在訂貨注明即可。 ⑤ 本安補償電纜需在原型號前加“IA-”，如：IA-KX-VPVP；需阻燃補償電纜，應在原型號前加“ZR-”。 6、交貨要求 根據雙方協議允許任何長度交貨，長度計量誤差為±0.5%。 7、訂貨須知     訂貨時務必注明產品名稱、型號、對數、耐溫等級、屏蔽型式、數量等。
