FF200,FF22-200,ZR-FV-105,ZR-FV22-105耐高溫電纜( 其中ZR-FV-105,ZR-FV22-105為耐高溫阻燃電纜)
執行標準
本產品按企業標準制造
產品用途
本產品適用于固定數設在額定電壓U0/U為0.6/1kv及以下高溫環境的輸配電線路中
型號及名稱
|
型號
|
名稱
|
使用溫度
|
|
FF-200
|
F46絕緣和護套電力電纜
|
-60℃-200℃
|
|
FF22-200
|
F46絕緣、鋼帶鎧裝、F46套電力電纜
|
-60℃-200℃
|
|
ZR-FV-105
|
F46絕緣、105℃聚氯乙烯護套電力電纜
|
-15℃-105℃
|
|
ZR-FV22-105
|
F46絕緣、多帶鎧裝105℃聚氯乙烯護套電力電纜
|
-15℃-105℃
|

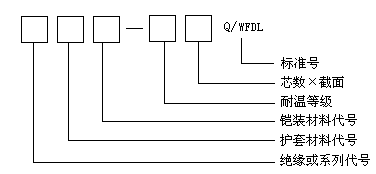

型號說明
|
項目
|
代號
|
說明
|
| 絕緣或系列 |
F
|
聚全氟乙丙烯絕緣（F46）電力電纜 |
| 護套 |
F
|
聚全氟乙丙烯護套（） |
|
V
|
105℃聚氯乙烯護套 | |
| 鎧裝 |
22
|
鋼帶鎧裝 |
| 耐溫系數 |
200
|
最高工作溫度200℃ |
|
105
|
最高工作溫度105℃ |
表示方法舉例
氟塑料絕緣、氟塑料護套鋼帶鎧裝三芯，標準截面為150mm2表示為：FF22-200 3×150
電纜規格
|
型號
|
芯數
|
標準截面
|
|
FF-200
|
1,2,3,4,3+1
|
1.5-240
|
|
ZR-FV-105
|
1,2,3,4,3+1
|
1.5-185
|
|
FF22-200
|
2,3,4,3+1
|
4-185
|
|
ZR-FV22-105
|
2,3,4,3+1
|
4-185
|
3＋1芯電纜第四芯（中性線芯）的截面應符合下表
|
主線芯
|
第四芯
|
主線芯
|
第四芯
|
主線芯
|
第四芯
|
|
4
|
2.5
|
25
|
16
|
95
|
50
|
|
6
|
4
|
35
|
16
|
120
|
70
|
|
10
|
6
|
50
|
25
|
150
|
70
|
|
16
|
10
|
70
|
35
|
185
|
95
|
使用特性
|
項目
|
性能
|
| 額定電壓Uo/U | 0.6/1kV |
| 最高工作溫度 | FF-200 FF22-200為200℃ |
| 敷設環境溫度 | FF-200 FF22-200為-60℃－200℃ |
| 最小彎曲半徑 | 不小于電纜外徑的15倍 |
| 耐腐性能 | 具有優異的耐化學腐蝕性，耐氣候性，阻燃和防水性能 |
| 導體電阻 | 符合GB3956 |
| 耐壓試驗 | 3.5kV/5min不擊穿 |
