隔氧層阻燃電纜系列產品適于額定電壓0.6/1KV及以下的電力線路中作輸送電能作用。
一、產品執行標準 采用企業及GB12666-90標準
二、隔氧層電纜的說明
為了實現高阻燃等級,在電纜的絕緣線芯(成纜外徑)與護套之間,填充一層無嗅無毒、無鹵的氫氧化物高阻燃材料。當電纜遭受火災時,填充層析出大量的結晶水,在降低火焰溫度的同時,氫氧化物脫水成不熔不燃的無機硬殼,阻斷了氧氣供應的通道,到達阻燃自息。
隔氧層電纜的阻燃等級可達A級。

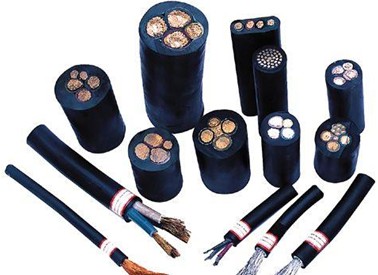

三、產品結構
四、隔氧層電纜產品的表示方法
(1) 隔氧層電纜的型號表示方法:在阻燃電纜,耐火電纜,低煙無鹵電纜,普通電纜等電纜型號前嘉G
(2) 產品用型號、額定電壓、芯數、標稱截面和本標準號表示。
五、電纜的型號及名稱
型號 | 名稱 | 芯數 | 截面m㎡ | 額定電壓V |
GZ-KVV GZR-KVV |
聚氯乙烯絕緣聚氯乙烯護套隔氧層阻燃控制電纜 | 2-61 | 1-10 | 450/750 |
GZ-KYJV GZR-KYJV |
交聯聚乙烯絕緣聚氯乙烯護套隔氧層阻燃控制電纜 | 2-61 | 1-10 | 450/750 |
GZ-KVVP2 GZR-KVVP2 |
聚氯乙烯絕緣銅帶屏蔽聚氯乙烯護套隔氧層阻燃控制電纜 | 2-61 | 1-10 | 450/750 |
GZ-KYJVP2 GZR-KYJVP2 |
交聯聚乙烯絕緣銅帶屏蔽聚氯乙烯護套隔氧層阻燃控制電纜 | 2-61 | 1-10 | 450/750 |
GZN-KVV GNH-KVV |
聚氯乙烯絕緣聚氯乙烯護套隔氧層阻燃耐火控制電纜 | 2-61 | 1-10 | 450/750 |
GZN-KYJV GNH-KYJV |
交聯聚乙烯絕緣聚氯乙烯護套隔氧層阻燃耐火控制電纜 | 2-61 | 1-10 | 450/750 |
GZ-KYJVP2 GZR-KYJVP2 |
交聯聚乙烯絕緣銅帶屏蔽聚氯乙烯護套隔氧層阻火控制電纜 | 2-61 | 1-10 | 450/750 |
GZN-KYJVP2 GNH-KYJVP2 |
交聯聚乙烯絕緣銅帶屏蔽聚氯乙烯護套隔氧層阻燃耐火控制電纜 | 2-61 | 1-10 | 450/750 |
GWDZ-KYJY GWDZ-KYJE |
交聯聚乙烯絕緣低煙無鹵護套隔氧層阻燃控制電纜 | 2-61 | 1-10 | 450/750 |
GWDZN-KYJY GWDZN-KYJE |
交聯聚乙烯絕緣低煙無鹵護套隔氧層阻燃耐火控制電纜 | 2-61 | 1-10 | 450/750 |
GZ-VV GZR-VV |
聚氯乙烯絕緣聚氯乙烯護套隔氧層阻燃電力電纜 | 1-5 | 1.5-800 | 600/1000 |
GZN-VV GZH-VV |
聚氯乙烯絕緣聚氯乙烯護套隔氧層阻燃耐火電力電纜 | 1-5 | 1.5-800 | 600/1000 |
GDDZ-VV |
聚氯乙烯絕緣低煙無鹵護套隔氧層阻燃電力電纜 | 1-5 | 1.5-800 | 600/1000 |
GDDZN-VV | 聚氯乙烯絕緣低煙低鹵護套隔氧層阻燃耐火電力電纜 | 1-5 | 1.5-800 | 600/1000 |
GDDZ-YJV | 交聯聚乙烯絕緣低煙低鹵護套隔氧層阻燃電力電纜 | 1-5 | 1.5-800 | 600/1000 |
GDDZN-YJV | 交聯聚乙烯絕緣低煙低鹵護套隔氧層阻燃耐火電力電纜 | 1-5 | 1.5-800 | 600/1000 |
GZ-YJV GZR-YJV |
交聯聚乙烯絕緣聚氯乙烯護套隔氧層阻燃電力電纜 | 1-5 | 1.5-800 | 600/1000 |
GZN-YJV GNH-YJV |
交聯聚乙烯絕緣聚氯乙烯護套隔氧層阻燃耐火電力電纜 | 1-5 | 1.5-800 | 600/1000 |
GWDZ-YJY GWDZ-YJE |
交聯聚乙烯絕緣低煙無鹵護套隔氧層阻燃電力電纜 | 1-5 | 1.5-800 | 600/1000 |
GWDZN-YJY GWDZN-YJE |
交聯聚乙烯絕緣低煙無鹵護套隔氧層阻燃耐火電力電纜 | 1-5 | 1.5-800 | 600/1000 |
六、使用特性
1、 電力電纜的額定電壓U。/U為0.6/1KV,控制電纜的額定電壓U。/U為450/750V。
2、 PVC絕緣電纜長期允許工作溫度不超過70℃,XLPE絕緣電纜長期允許工作溫度不超過90℃。
3、 安裝時環境溫度不宜低于0℃。
4、 電纜安裝時的最小彎曲半徑
A、控制電纜:無鎧裝層的電纜應不小于電纜外徑的6倍,有鎧裝或銅帶屏蔽結構的電纜應不小于電纜外徑的12倍。
B、電力電纜的最小彎曲半徑。見下表:(D電纜的外徑)
項目 |
單芯電纜 | 多芯電纜 | ||
無鎧裝 | 有鎧裝 | 無鎧裝 | 有鎧裝 | |
安裝時最小彎曲半徑 |
20D |
15D |
15D |
12D |
5、 多芯電纜中性線導體標稱截面。見下表
主絕緣線芯導體標稱截面mm2 | 中性線導體標稱截面mm2 | |
3+1,3+2,4+1芯 | 等4,5芯 | |
4 | 2.5 | 4 |
6 | 4 | 6 |
10 | 6 | 10 |
16 | 10 | 16 |
25 | 16 | 25 |
35 | 16 | 35 |
50 | 25 | 50 |
70 | 35 | 70 |
90 | 50 | 90 |
120 | 70 | 120 |
150 | 70 | 150 |
185 | 95 | 185 |
240 | 120 | 240 |
300 | 150 | 300 |
400 | 185 | 400 |
6、單芯電纜導電線芯為圓形,16 mm2及以上者可以緊壓。多芯電纜線芯截面為35 mm2及一下者,其線芯為圓形,線芯截面為50 mm2及以上者為扇形,瓦型,或半圓形。四芯電纜中第四芯(中性線芯)可為圓形或扇形。五芯電纜中性線可為圓形或瓦型6 mm2及以下者允許由單根導體構成,10 mm2及以上者由多根單線組成。成型導體(扇形,瓦型或半圓形)應當緊壓。
七、主要性能
1、隔氧層阻燃電纜的阻燃特性均能達到GB/T18380 A類標準。
2、隔氧層阻燃電纜的阻燃特性均符合GB/T19216-2003標準要求,即在750℃ 90min燃燒,2A熔絲不熔斷,同時其阻燃特性均能達到GB/T18380 A類標準。
3、隔氧層低煙無鹵電纜的阻燃特性均能達到GB/T18380 A類標準,同時,鹵酸氣體釋放量試驗應能通過GB/T17650.1-1998鹵酸氣體總量的測定∠5mg/g以及GB/T17650.2-19981用測量PH值和導電率來測定氣體的酸度(1L水中PH≥4.3 電導率值應不超過10us/mm)、煙密度試驗應能通過GB/T17651.2-1998電纜或光纜在特點條件下燃燒的煙密度測定(透光率的最小值≥60%)
4、隔氧層低煙無鹵耐火電纜的特性均能達到隔氧層低煙無鹵電纜的特性外,其耐火特性應符合GB/T19216-2003標準要求,即在750℃ 90min燃燒,2A熔絲不熔斷。
5、控制電纜應能經受3KV交聯電壓試驗,5min不擊穿。電力電纜應能經受3.5kv交流電壓試驗,5min不擊穿。
6、除以上特性外,其他性能應符合GB/T12706標準即GB9330標準。
八、部分電纜的規格及參考數據
GZ-YJY 交聯聚乙烯絕緣聚氯乙烯護套隔氧層阻燃電力電纜
芯數*截面mm2 | 外徑mm | 理論重量kg/km | 芯數*截面mm2 | 外徑mm | 理論重量kg/km | 芯數*截面mm2 | 外徑mm |
理論重量kg/km |
1*1.5 | 7.9 | 92 | 3*35 | 25.7 | 1466 | 3*10+1*6 | 18.8 | 648 |
1*2.5 | 8.4 | 109 | 3*50 | 26.0 | 1857 | 3*16+1*10 | 20.9 | 899 |
1*4 | 8.9 | 133 | 3*70 | 29.6 | 2502 | 3*25+1*16 | 24.7 | 1324 |
1*6 | 9.3 | 155 | 3*95 | 32.7 | 3266 | 3*35+1*16 | 26.5 | 1634 |
1*10 | 10.6 | 214 | 3*120 | 36.1 | 4054 | 3*50+1*25 | 29.2 | 2174 |
1*16 | 11.5 | 284 | 3*150 | 40.0 | 5035 | 3*70+1*35 | 33.4 | 2930 |
1*25 | 12.9 | 390 | 3*185 | 44.2 | 6180 | 3*95+1*50 | 37.3 | 3862 |
1*35 | 14.0 | 499 | 3*240 | 49.8 | 7931 | 3*120+1*70 | 41.2 | 4878 |
1*50 | 15.7 | 669 | 4*1.5 | 13.1 | 255 | 3*150+1*70 | 45.4 | 5890 |
1*70 | 17.6 | 890 | 4*2.5 | 14.1 | 311 | 3*185+1*95 | 50.8 | 7312 |
1*95 | 19.3 | 1150 | 4*4 | 15.2 | 388 | 3*240+1*120 | 56.9 | 9330 |
1*120 | 21.0 | 1416 | 4*6 | 16.4 | 489 | 3*300+1*150 | 62.6 | 11498 |
1*150 | 23.3 | 1743 | 4*10 | 19.6 | 701 | 3*2.5+2*1.5 | 14.6 | 331 |
1*185 | 25.3 | 2119 | 4*16 | 21.4 | 958 | 3*4+2*2.5 | 15.7 | 414 |
1*240 | 28.0 | 2686 | 4*25 | 25.6 | 1426 | 3*6+2*4 | 17.1 | 528 |
1*300 | 32.7 | 3358 | 4*35 | 28.2 | 1851 | 3*10+2*6 | 19.7 | 735 |
1*400 | 36.3 | 4376 | 4*50 | 28.3 | 2394 | 3*16+2*10 | 22.7 | 1044 |
1*500 | 40.6 | 5424 | 4*70 | 32.5 | 3247 | 3*25*2*16 | 26.1 | 1518 |
1*630 | 44.7 | 6747 | 4*95 | 36.5 | 4280 | 3*35+2*16 | 27.8 | 1832 |
1*800 | 49.6 | 8467 | 4*120 | 40.0 | 5315 | 3*50+2*25 | 28.7 | 2410 |
2*1.5 | 12.0 | 190 | 4*150 | 44.5 | 6612 | 3*70+2*35 | 33.1 | 3262 |
2*2.5 | 12.8 | 223 | 4*185 | 49.1 | 8117 | 3*95+2*50 | 36.8 | 4349 |
2*4 | 13.7 | 273 | 4*240 | 55.2 | 10393 | 3*120+2*70 | 40.2 | 5542 |
2*6 | 14.7 | 333 | 4*300 | 61.6 | 12880 | 3*150+2*70 | 44.9 | 6548 |
2*10 | 17.3 | 470 | 5*1.5 | 13.9 | 290 | 3*185+2*95 | 50.0 | 8208 |
2*16 | 18.8 | 607 | 5*2.5 | 15.0 | 357 | 3*240+2*120 | 56.0 | 10441 |
2*25 | 22.4 | 859 | 5*4 | 16.3 | 457 | 4*2.5+1*1.5 | 14.8 | 344 |
2*35 | 24.4 | 1079 | 5*6 | 17.6 | 576 | 4*4+1*2.5 | 16.0 | 432 |
2*50 | 22.6 | 1310 | 5*10 | 21.1 | 835 | 4*6+1*4 | 17.4 | 552 |
2*70 | 25.3 | 1733 | 5*16 | 23.1 | 1151 | 4*10+1*6 | 20.4 | 782 |
2*95 | 27.3 | 2235 | 5*25 | 28.0 | 1734 | 4*16+1*10 | 23.1 | 1101 |
2*120 | 30.0 | 2773 | 5*35 | 30.8 | 2260 | 4*25+1*16 | 27.0 | 1626 |
2*150 | 33.4 | 3425 | 5*50 | 31.5 | 2954 | 4*35+1*16 | 29.3 | 2046 |
2*185 | 36.7 | 4177 | 5*70 | 36.6 | 4023 | 4*50+1*25 | 30.1 | 2679 |
2*240 | 41.2 | 5339 | 5*95 | 40.8 | 3594 | 4*70+1*35 | 34.7 | 3636 |
3*1.5 | 12.4 | 222 | 5*120 | 44.7 | 6610 | 4*95+1*50 | 38.8 | 4824 |
3*2.5 | 13.2 | 266 | 5*150 | 49.5 | 8219 | 4*120+1*70 | 42.1 | 6065 |
3*4 | 14.3 | 326 | 5*185 | 55.6 | 10144 | 4*150+1*70 | 42.7 | 7412 |
3*6 | 15.4 | 402 | 5*240 | 62.0 | 12967 | 4*185+1*95 | 53.1 | 9196 |
3*10 | 18.1 | 572 | 3*2.5+1*1.5 | 13.8 | 297 | 4*240+1*120 | 59.6 | 11736 |
3*16 | 19.8 | 769 | 3*4+1*2.5 | 14.9 | 368 | |||
3*25 | 23.6 | 1154 | 3*6+1*4 | 16.1 | 460 |
表6 GWDZ-YJY 交聯聚乙烯絕緣低煙無鹵護套隔氧層阻燃電力電纜
,
芯數*截面mm2 | 外徑mm | 理論重量kg/km | 芯數*截面mm2 | 外徑mm | 理論重量kg/km | 芯數*截面mm2 | 外徑mm |
理論重量kg/km |
1*1.5 | 7.9 | 95 | 3*35 | 25.7 | 1482 | 3*10+1*6 | 18.8 | 660 |
1*2.5 | 8.4 | 113 | 3*50 | 26.0 | 1873 | 3*16+1*10 | 20.9 | 912 |
1*4 | 8.9 | 137 | 3*70 | 29.6 | 2522 | 3*25+1*16 | 24.7 | 1339 |
1*6 | 9.3 | 159 | 3*95 | 32.7 | 3288 | 3*35+1*16 | 26.5 | 1650 |
1*10 | 10.6 | 219 | 3*120 | 36.1 | 4080 | 3*50+1*25 | 29.2 | 3193 |
1*16 | 11.5 | 289 | 3*150 | 40.0 | 5067 | 3*70+1*35 | 33.4 | 3953 |
1*25 | 12.9 | 396 | 3*185 | 44.2 | 6217 | 3*95+1*50 | 37.3 | 3891 |
1*35 | 14.0 | 506 | 3*240 | 49.8 | 7976 | 3*120+1*70 | 41.2 | 4911 |
1*50 | 15.7 | 677 | 4*1.5 | 13.1 | 263 | 3*150+1*70 | 45.4 | 5928 |
1*70 | 17.6 | 899 | 4*2.5 | 14.1 | 319 | 3*185+1*95 | 50.8 | 7358 |
1*95 | 19.3 | 1161 | 4*4 | 15.2 | 397 | 3*240+1*120 | 56.9 | 9386 |
1*120 | 21.0 | 1427 | 4*6 | 16.4 | 499 | 3*300+1*150 | 62.6 | 11563 |
1*150 | 23.3 | 1756 | 4*10 | 19.6 | 713 | 3*2.5+2*1.5 | 14.6 | 339 |
1*185 | 25.3 | 2135 | 4*16 | 21.4 | 971 | 3*4+2*2.5 | 15.7 | 423 |
1*240 | 28.0 | 2704 | 4*25 | 25.6 | 1441 | 3*6+2*4 | 17.1 | 538 |
1*300 | 32.7 | 3381 | 4*35 | 28.2 | 1869 | 3*10+2*6 | 19.7 | 747 |
1*400 | 36.3 | 4403 | 4*50 | 28.3 | 2412 | 3*16+2*10 | 22.7 | 1058 |
1*500 | 40.6 | 5456 | 4*70 | 32.5 | 3269 | 3*25*2*16 | 26.1 | 1534 |
1*630 | 44.7 | 6785 | 4*95 | 36.5 | 4307 | 3*35+2*16 | 27.8 | 1850 |
1*800 | 49.6 | 8512 | 4*120 | 40.0 | 5346 | 3*50+2*25 | 28.7 | 2429 |
2*1.5 | 12.0 | 197 | 4*150 | 44.5 | 6649 | 3*70+2*35 | 33.1 | 3285 |
2*2.5 | 12.8 | 231 | 4*185 | 49.1 | 8161 | 3*95+2*50 | 36.8 | 4377 |
2*4 | 13.7 | 281 | 4*240 | 55.2 | 10446 | 3*120+2*70 | 40.2 | 5573 |
2*6 | 14.7 | 341 | 4*300 | 61.6 | 12944 | 3*150+2*70 | 44.9 | 6586 |
2*10 | 17.3 | 481 | 5*1.5 | 13.9 | 298 | 3*185+2*95 | 50.0 | 8253 |
2*16 | 18.8 | 618 | 5*2.5 | 15.0 | 366 | 3*240+2*120 | 56.0 | 10496 |
2*25 | 22.4 | 873 | 5*4 | 16.3 | 467 | 4*2.5+1*1.5 | 14.8 | 353 |
2*35 | 24.4 | 1094 | 5*6 | 17.6 | 586 | 4*4+1*2.5 | 16.0 | 442 |
2*50 | 22.6 | 1324 | 5*10 | 21.1 | 847 | 4*6+1*4 | 17.4 | 562 |
2*70 | 25.3 | 1749 | 5*16 | 23.1 | 1165 | 4*10+1*6 | 20.4 | 794 |
2*95 | 27.3 | 2252 | 5*25 | 28.0 | 1752 | 4*16+1*10 | 23.1 | 1115 |
2*120 | 30.0 | 2793 | 5*35 | 30.8 | 2281 | 4*25+1*16 | 27.0 | 1642 |
2*150 | 33.4 | 3449 | 5*50 | 31.5 | 2976 | 4*35+1*16 | 29.3 | 2065 |
2*185 | 36.7 | 4204 | 5*70 | 36.6 | 4050 | 4*50+1*25 | 30.1 | 2699 |
2*240 | 41.2 | 5371 | 5*95 | 40.8 | 3627 | 4*70+1*35 | 34.7 | 3661 |
3*1.5 | 12.4 | 229 | 5*120 | 44.7 | 6648 | 4*95+1*50 | 38.8 | 4853 |
3*2.5 | 13.2 | 274 | 5*150 | 49.5 | 8263 | 4*120+1*70 | 42.1 | 6099 |
3*4 | 14.3 | 335 | 5*185 | 55.6 | 10198 | 4*150+1*70 | 42.7 | 7454 |
3*6 | 15.4 | 411 | 5*240 | 62.0 | 13032 | 4*185+1*95 | 53.1 | 9246 |
3*10 | 18.1 | 583 | 3*2.5+1*1.5 | 13.8 | 305 | 4*240+1*120 | 59.6 | 11796 |
3*16 | 19.8 | 781 | 3*4+1*2.5 | 14.9 | 377 | |||
3*25 | 23.6 | 1168 | 3*6+1*4 | 16.1 | 469 |
表7 GZN-YJV交聯聚乙烯絕緣聚氯乙烯護套隔氧層阻燃耐火電力電纜
芯數*截面mm2 | 外徑mm | 理論重量kg/km | 芯數*截面mm2 | 外徑mm | 理論重量kg/km | 芯數*截面mm2 | 外徑mm |
理論重量kg/km |
1*1.5 | 8.6 | 108 | 3*35 | 27.6 | 1571 | 3*10+1*6 | 20.4 | 777 |
1*2.5 | 9.0 | 124 | 3*50 | 31.3 | 2193 | 3*16+1*10 | 22.5 | 997 |
1*4 | 9.5 | 146 | 3*70 | 35.4 | 2871 | 3*25+1*16 | 26.3 | 1435 |
1*6 | 10.0 | 173 | 3*95 | 39.1 | 3671 | 3*35+1*16 | 28.1 | 1753 |
1*10 | 11.3 | 234 | 3*120 | 42.8 | 4458 | 3*50+1*25 | 32.1 | 2418 |
1*16 | 12.1 | 301 | 3*150 | 47.6 | 5516 | 3*70+1*35 | 36.2 | 3206 |
1*25 | 13.7 | 416 | 3*185 | 52.4 | 6703 | 3*95+1*50 | 40.5 | 4187 |
1*35 | 14.7 | 525 | 3*240 | 58.4 | 8481 | 3*120+1*70 | 44.8 | 5256 |
1*50 | 16.4 | 699 | 4*1.5 | 15.0 | 349 | 3*150+1*70 | 49.1 | 6433 |
1*70 | 18.3 | 923 | 4*2.5 | 16.0 | 430 | 3*185+1*95 | 54.0 | 7890 |
1*95 | 20.0 | 1187 | 4*4 | 17.1 | 512 | 3*240+1*120 | 60.1 | 9916 |
1*120 | 21.8 | 1455 | 4*6 | 18.4 | 614 | 3*300+1*150 | 69.9 | 12299 |
1*150 | 23.9 | 1786 | 4*10 | 21.5 | 830 | 3*2.5+2*1.5 | 16.0 | 471 |
1*185 | 26.0 | 2166 | 4*16 | 23.3 | 1090 | 3*4+2*2.5 | 17.2 | 559 |
1*240 | 28.7 | 2739 | 4*25 | 27.6 | 1551 | 3*6+2*4 | 18.5 | 673 |
1*300 | 33.4 | 3420 | 4*35 | 30.0 | 1975 | 3*10+2*6 | 21.2 | 852 |
1*400 | 37.0 | 4444 | 4*50 | 34.3 | 2701 | 3*16+2*10 | 23.8 | 1153 |
1*500 | 41.3 | 5500 | 4*70 | 38.8 | 3611 | 3*25*2*16 | 27.6 | 1638 |
1*630 | 45.6 | 6858 | 4*95 | 43.2 | 4714 | 3*35+2*16 | 29.2 | 1942 |
1*800 | 50.5 | 8590 | 4*120 | 47.3 | 5774 | 3*50+2*25 | 33.9 | 2772 |
2*1.5 | 13.6 | 257 | 4*150 | 52.7 | 7223 | 3*70+2*35 | 38.1 | 3637 |
2*2.5 | 14.4 | 292 | 4*185 | 57.9 | 8776 | 3*95+2*50 | 43.1 | 4801 |
2*4 | 15.4 | 339 | 4*240 | 64.4 | 11069 | 3*120+2*70 | 48.0 | 6082 |
2*6 | 16.4 | 397 | 4*300 | 76.0 | 13870 | 3*150+2*70 | 51.6 | 7278 |
2*10 | 19.0 | 583 | 5*1.5 | 16.0 | 402 | 3*185+2*95 | 57.0 | 8972 |
2*16 | 20.5 | 723 | 5*2.5 | 17.1 | 498 | 3*240+2*120 | 63.4 | 11250 |
2*25 | 24.1 | 1041 | 5*4 | 18.4 | 597 | 4*2.5+1*1.5 | 16.6 | 491 |
2*35 | 26.1 | 1268 | 5*6 | 19.8 | 721 | 4*4+1*2.5 | 17.8 | 585 |
2*50 | 29.5 | 1634 | 5*10 | 23.3 | 973 | 4*6+1*4 | 19.1 | 704 |
2*70 | 33.4 | 2110 | 5*16 | 25.3 | 1293 | 4*10+1*6 | 22.2 | 913 |
2*95 | 36.8 | 2801 | 5*25 | 30.0 | 1867 | 4*16+1*10 | 24.6 | 1223 |
2*120 | 40.2 | 3365 | 5*35 | 32.9 | 2408 | 4*25+1*16 | 28.8 | 1752 |
2*150 | 44.5 | 4065 | 5*50 | 37.7 | 3337 | 4*35+1*16 | 31.2 | 2178 |
2*185 | 48.8 | 4865 | 5*70 | 42.9 | 4448 | 4*50+1*25 | 35.7 | 3047 |
2*240 | 54.3 | 6097 | 5*95 | 47.6 | 5664 | 4*70+1*35 | 40.5 | 4041 |
3*1.5 | 14.2 | 302 | 5*120 | 52.6 | 7175 | 4*95+1*50 | 45.2 | 5275 |
3*2.5 | 15.0 | 365 | 5*150 | 58.4 | 8952 | 4*120+1*70 | 50.3 | 6627 |
3*4 | 16.0 | 429 | 5*185 | 64.4 | 10981 | 4*150+1*70 | 55.2 | 8177 |
3*6 | 17.1 | 508 | 5*240 | 71.9 | 13907 | 4*185+1*95 | 60.8 | 9990 |
3*10 | 19.9 | 681 | 3*2.5+1*1.5 | 15.4 | 423 | 4*240+1*120 | 67.6 | 12575 |
3*16 | 21.5 | 880 | 3*4+1*2.5 | 16.5 | 499 | |||
3*25 | 25.4 | 1241 | 3*6+1*4 | 17.7 | 596 |
表8 GWDZN-YJY 交聯聚乙烯絕緣低煙無鹵護套隔氧層阻燃耐火電力電纜
芯數*截面mm2 | 外徑mm | 理論重量kg/km | 芯數*截面mm2 | 外徑mm | 理論重量kg/km | 芯數*截面mm2 | 外徑mm |
理論重量kg/km |
1*1.5 | 8.6 | 111 | 3*35 | 27.6 | 1588 | 3*10+1*6 | 20.4 | 789 |
1*2.5 | 9.0 | 128 | 3*50 | 31.3 | 2215 | 3*16+1*10 | 22.5 | 1011 |
1*4 | 9.5 | 150 | 3*70 | 35.4 | 2897 | 3*25+1*16 | 26.3 | 1451 |
1*6 | 10.0 | 177 | 3*95 | 39.1 | 3701 | 3*35+1*16 | 28.1 | 1770 |
1*10 | 11.3 | 239 | 3*120 | 42.8 | 4492 | 3*50+1*25 | 32.1 | 2439 |
1*16 | 12.1 | 307 | 3*150 | 47.6 | 5557 | 3*70+1*35 | 36.2 | 3231 |
1*25 | 13.7 | 422 | 3*185 | 52.4 | 6752 | 3*95+1*50 | 40.5 | 4218 |
1*35 | 14.7 | 531 | 3*240 | 58.4 | 8540 | 3*120+1*70 | 44.8 | 5292 |
1*50 | 16.4 | 707 | 4*1.5 | 15.0 | 357 | 3*150+1*70 | 49.1 | 6477 |
1*70 | 18.3 | 933 | 4*2.5 | 16.0 | 440 | 3*185+1*95 | 54.0 | 7940 |
1*95 | 20.0 | 1197 | 4*4 | 17.1 | 522 | 3*240+1*120 | 60.1 | 9975 |
1*120 | 21.8 | 1467 | 4*6 | 18.4 | 625 | 3*300+1*150 | 69.9 | 12375 |
1*150 | 23.9 | 1800 | 4*10 | 21.5 | 843 | 3*2.5+2*1.5 | 16.0 | 480 |
1*185 | 26.0 | 2182 | 4*16 | 23.3 | 1104 | 3*4+2*2.5 | 17.2 | 569 |
1*240 | 28.7 | 2757 | 4*25 | 27.6 | 1569 | 3*6+2*4 | 18.5 | 684 |
1*300 | 33.4 | 3443 | 4*35 | 30.0 | 1994 | 3*10+2*6 | 21.2 | 865 |
1*400 | 37.0 | 4471 | 4*50 | 34.3 | 2724 | 3*16+2*10 | 23.8 | 1167 |
1*500 | 41.3 | 5533 | 4*70 | 38.8 | 3640 | 3*25*2*16 | 27.6 | 1655 |
1*630 | 45.6 | 6897 | 4*95 | 43.2 | 4748 | 3*35+2*16 | 29.2 | 1961 |
1*800 | 50.5 | 8636 | 4*120 | 47.3 | 5814 | 3*50+2*25 | 33.9 | 2795 |
2*1.5 | 13.6 | 265 | 4*150 | 52.7 | 7271 | 3*70+2*35 | 38.1 | 3665 |
2*2.5 | 14.4 | 301 | 4*185 | 57.9 | 8831 | 3*95+2*50 | 43.1 | 4836 |
2*4 | 15.4 | 348 | 4*240 | 64.4 | 11135 | 3*120+2*70 | 48.0 | 6122 |
2*6 | 16.4 | 407 | 4*300 | 76.0 | 13958 | 3*150+2*70 | 51.6 | 7326 |
2*10 | 19.0 | 594 | 5*1.5 | 16.0 | 411 | 3*185+2*95 | 57.0 | 9026 |
2*16 | 20.5 | 736 | 5*2.5 | 17.1 | 508 | 3*240+2*120 | 63.4 | 11315 |
2*25 | 24.1 | 1056 | 5*4 | 18.4 | 608 | 4*2.5+1*1.5 | 16.6 | 501 |
2*35 | 26.1 | 1284 | 5*6 | 19.8 | 733 | 4*4+1*2.5 | 17.8 | 596 |
2*50 | 29.5 | 1653 | 5*10 | 23.3 | 987 | 4*6+1*4 | 19.1 | 715 |
2*70 | 33.4 | 2133 | 5*16 | 25.3 | 1308 | 4*10+1*6 | 22.2 | 926 |
2*95 | 36.8 | 2828 | 5*25 | 30.0 | 1885 | 4*16+1*10 | 24.6 | 1238 |
2*120 | 40.2 | 3397 | 5*35 | 32.9 | 2430 | 4*25+1*16 | 28.8 | 1770 |
2*150 | 44.5 | 4102 | 5*50 | 37.7 | 3365 | 4*35+1*16 | 31.2 | 2198 |
2*185 | 48.8 | 4909 | 5*70 | 42.9 | 4482 | 4*50+1*25 | 35.7 | 3072 |
2*240 | 54.3 | 6149 | 5*95 | 47.6 | 5704 | 4*70+1*35 | 40.5 | 4072 |
3*1.5 | 14.2 | 310 | 5*120 | 52.6 | 7223 | 4*95+1*50 | 45.2 | 5311 |
3*2.5 | 15.0 | 374 | 5*150 | 58.4 | 9008 | 4*120+1*70 | 50.3 | 6672 |
3*4 | 16.0 | 438 | 5*185 | 64.4 | 11047 | 4*150+1*70 | 55.2 | 8229 |
3*6 | 17.1 | 518 | 5*240 | 71.9 | 13989 | 4*185+1*95 | 60.8 | 10050 |
3*10 | 19.9 | 693 | 3*2.5+1*1.5 | 15.4 | 433 | 4*240+1*120 | 67.6 | 12647 |
3*16 | 21.5 | 894 | 3*4+1*2.5 | 16.5 | 509 | |||
3*25 | 25.4 | 1257 | 3*6+1*4 | 17.7 | 606 |
阻燃電力電纜相關文章
- YEVP 3.6/6KV高壓阻燃屏蔽軟電纜
- WDZN-YJV 0.6/1kV 3*150+2*70阻燃電力電纜
- ZR-YVFR 3*50+1*35柔性阻燃電纜
- ZR-VVRP?3*10阻燃屏蔽電力軟電纜?
- ZRA-NH-YFRP-7*0.35耐火阻燃電纜
- WDNA-RYY23阻燃防火軟電纜
- ZR-VV 1*300阻燃電力電纜
- JVN-105,JVNP-105 105℃阻燃聚氯乙烯絕緣阻燃尼龍護套線
- ZR-VV電力電纜,阻燃電力電纜
- 交聯聚乙烯絕緣聚氯乙烯護套阻燃電力電纜
- ZR-YVFR,ZR-YVFRP 5*1.5,5*2.5柔性阻燃電纜
- ZR-YVFR 3*16+1*10 3*6+1*4阻燃電纜
- ZR-YVFR 3*50+1*25國標阻燃電纜
- ZR-YVFR 3*70+1*35 阻燃電力電纜
- ZR-YVFR 3*150+1*70柔性阻燃電纜
- YEVP 3.6/6KV EPR絕緣阻燃PVC護套屏蔽高壓軟電纜
- FF22-200,ZR-FV22-105耐高溫阻燃電力電纜
- 廠家直銷阻燃電纜
- 阻燃型電力電纜及控制電纜
- 電纜防火措施及阻燃電纜主要技術指標
- 0.6/1Kv乙丙橡皮絕緣阻燃型電力電纜
